Klobenband

Referenz : 2090 0300 03

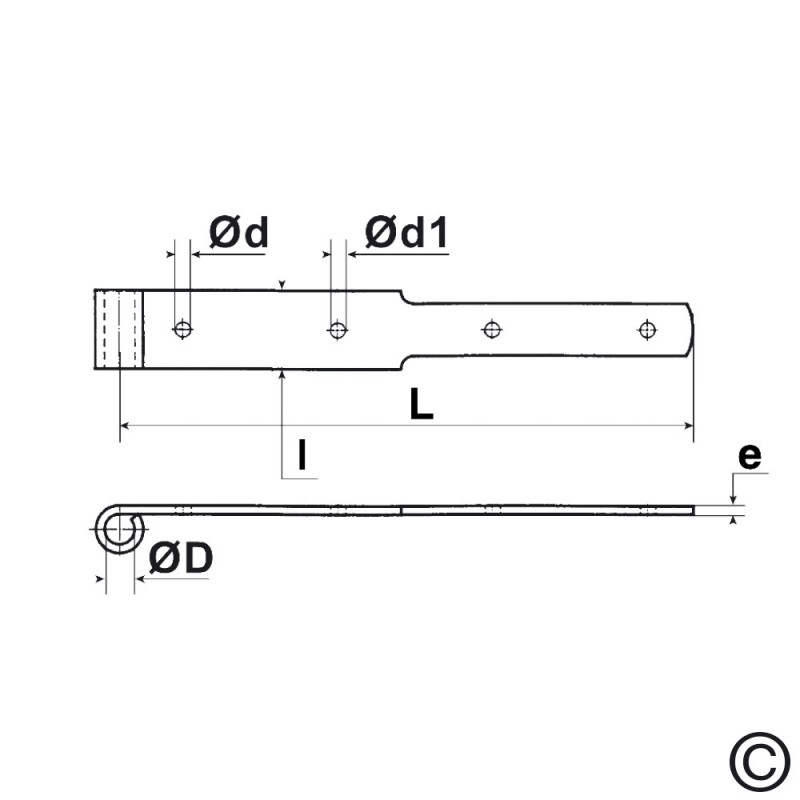

Combinations	L (mm)	l1 (mm)	l2 (mm)	D (mm)	d (mm)	d1 (mm)	e (mm)	Packungseinheiten	Referenz
L (mm) : 300 l1 (mm) : 30 l2 (mm) : 20 D (mm) : 11 d (mm) : 6,5 d1 (mm) : 5,5 e (mm) : 4 Packungseinheiten : 10 Referenz : 2090 0300 03	300	30	20	11	6,5	5,5	4	10	2090 0300 03
L (mm) : 400 l1 (mm) : 30 l2 (mm) : 20 D (mm) : 11 d (mm) : 6,5 d1 (mm) : 5,5 e (mm) : 4 Packungseinheiten : 10 Referenz : 2090 0400 03	400	30	20	11	6,5	5,5	4	10	2090 0400 03
L (mm) : 500 l1 (mm) : 40 l2 (mm) : 30 D (mm) : 12 d (mm) : 8 d1 (mm) : 7 e (mm) : 4 Packungseinheiten : 10 Referenz : 2090 0500 03	500	40	30	12	8	7	4	10	2090 0500 03
L (mm) : 600 l1 (mm) : 40 l2 (mm) : 30 D (mm) : 12 d (mm) : 8 d1 (mm) : 7 e (mm) : 4 Packungseinheiten : 10 Referenz : 2090 0600 03	600	40	30	12	8	7	4	10	2090 0600 03
L (mm) : 700 l1 (mm) : 45 l2 (mm) : 35 D (mm) : 14 d (mm) : 9 d1 (mm) : 7 e (mm) : 5 Packungseinheiten : 10 Referenz : 2090 0700 03	700	45	35	14	9	7	5	10	2090 0700 03
L (mm) : 800 l1 (mm) : 45 l2 (mm) : 35 D (mm) : 14 d (mm) : 9 d1 (mm) : 7 e (mm) : 5 Packungseinheiten : 5 Referenz : 2090 0800 03	800	45	35	14	9	7	5	5	2090 0800 03
L (mm) : 900 l1 (mm) : 45 l2 (mm) : 35 D (mm) : 14 d (mm) : 9 d1 (mm) : 8 e (mm) : 5 Packungseinheiten : 5 Referenz : 2090 0900 03	900	45	35	14	9	8	5	5	2090 0900 03
L (mm) : 1000 l1 (mm) : 50 l2 (mm) : 40 D (mm) : 16 d (mm) : 9 d1 (mm) : 8 e (mm) : 5 Packungseinheiten : 5 Referenz : 2090 1000 03	1000	50	40	16	9	8	5	5	2090 1000 03
L (mm) : 1200 l1 (mm) : 50 l2 (mm) : 40 D (mm) : 16 d (mm) : 11 d1 (mm) : 8 e (mm) : 5 Packungseinheiten : 5 Referenz : 2090 1200 03	1200	50	40	16	11	8	5	5	2090 1200 03
L (mm) : 1500 l1 (mm) : 60 l2 (mm) : 60 D (mm) : 18 d (mm) : 11 d1 (mm) : 8 e (mm) : 6 Packungseinheiten : 1 Referenz : 2090 1500 03	1500	60	60	18	11	8	6	1	2090 1500 03

L (mm): 300

l1 (mm): 30

l2 (mm): 20

D (mm): 11

d (mm): 6,5

d1 (mm): 5,5

e (mm): 4

Packungseinheiten: 10

Weitere Informationen

Beschreibung

Hält den Flügel.
An einem Kloben gleichen Durchmessers zu montieren.
In mehreren Abmessungen erhältlich – je nach dem Gewicht oder den Abmessungen Ihrer Flügel.
Stahl grau verzinkt

Datenblatt

Werkstoffe: Stahl
Ausführung: Blau verzinkt

Ergänzende Produkte

Anschraubkloben

Siehe technisches Datenblatt

Anschraubkloben nieder

Siehe technisches Datenblatt

Mauerkloben

Siehe technisches Datenblatt

L (mm)	300 400 500 600 700 800 900 1000 1200 1500
l1 (mm)	30 40 45 50 60
l2 (mm)	20 30 35 40 60
D (mm)	11 12 14 16 18
d (mm)	9 11 6,5 8
d1 (mm)	7 8 5,5
e (mm)	4 5 6
Packungseinheiten	1 10 5
