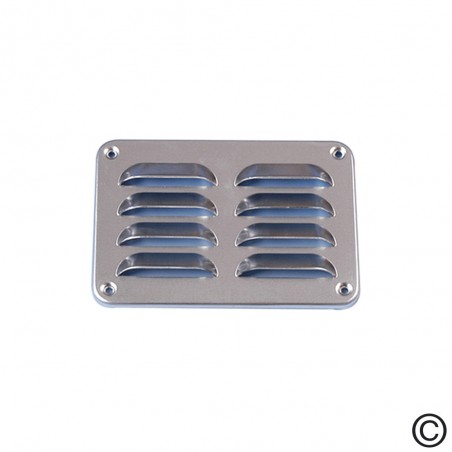

Grille de ventilation

Référence : 1563 1309 00

Déclinaisons	H (mm)	B (mm)	Passage libre m3/h	Finition	Référence
H (mm) : 90 B (mm) : 130 Passage libre m3/h : 20 Finition : Blanc RAL 9010 Référence : 1563 1309 16	90	130	20	Blanc RAL 9010	1563 1309 16
H (mm) : 90 B (mm) : 130 Passage libre m3/h : 20 Finition : Brut Référence : 1563 1309 00	90	130	20	Brut	1563 1309 00
H (mm) : 90 B (mm) : 300 Passage libre m3/h : 49 Finition : Blanc RAL 9010 Référence : 1563 3009 16	90	300	49	Blanc RAL 9010	1563 3009 16
H (mm) : 90 B (mm) : 300 Passage libre m3/h : 49 Finition : Brut Référence : 1563 3009 00	90	300	49	Brut	1563 3009 00
H (mm) : 90 B (mm) : 180 Passage libre m3/h : 31 Finition : Blanc RAL 9010 Référence : 1563 1809 16	90	180	31	Blanc RAL 9010	1563 1809 16
H (mm) : 90 B (mm) : 180 Passage libre m3/h : 31 Finition : Brut Référence : 1563 1809 00	90	180	31	Brut	1563 1809 00
H (mm) : 90 B (mm) : 495 Passage libre m3/h : 102 Finition : Blanc RAL 9010 Référence : 1563 4909 16	90	495	102	Blanc RAL 9010	1563 4909 16
H (mm) : 90 B (mm) : 495 Passage libre m3/h : 102 Finition : Brut Référence : 1563 4909 00	90	495	102	Brut	1563 4909 00
H (mm) : 90 B (mm) : 650 Passage libre m3/h : 127 Finition : Blanc RAL 9010 Référence : 1563 6509 16	90	650	127	Blanc RAL 9010	1563 6509 16
H (mm) : 90 B (mm) : 650 Passage libre m3/h : 127 Finition : Brut Référence : 1563 6509 00	90	650	127	Brut	1563 6509 00
H (mm) : 150 B (mm) : 215 Passage libre m3/h : 64 Finition : Blanc RAL 9010 Référence : 1563 2115 16	150	215	64	Blanc RAL 9010	1563 2115 16
H (mm) : 150 B (mm) : 215 Passage libre m3/h : 64 Finition : Brut Référence : 1563 2115 00	150	215	64	Brut	1563 2115 00
H (mm) : 215 B (mm) : 150 Passage libre m3/h : 62 Finition : Blanc RAL 9010 Référence : 1563 1521 16	215	150	62	Blanc RAL 9010	1563 1521 16
H (mm) : 215 B (mm) : 150 Passage libre m3/h : 62 Finition : Brut Référence : 1563 1521 00	215	150	62	Brut	1563 1521 00
H (mm) : 155 B (mm) : 155 Passage libre m3/h : 43 Finition : Blanc RAL 9010 Référence : 1563 1515 16	155	155	43	Blanc RAL 9010	1563 1515 16
H (mm) : 155 B (mm) : 155 Passage libre m3/h : 43 Finition : Brut Référence : 1563 1515 00	155	155	43	Brut	1563 1515 00
H (mm) : 195 B (mm) : 195 Passage libre m3/h : 82 Finition : Blanc RAL 9010 Référence : 1563 1919 16	195	195	82	Blanc RAL 9010	1563 1919 16
H (mm) : 195 B (mm) : 195 Passage libre m3/h : 82 Finition : Brut Référence : 1563 1919 00	195	195	82	Brut	1563 1919 00
H (mm) : 195 B (mm) : 245 Passage libre m3/h : 110 Finition : Blanc RAL 9010 Référence : 1563 2419 16	195	245	110	Blanc RAL 9010	1563 2419 16
H (mm) : 195 B (mm) : 245 Passage libre m3/h : 110 Finition : Brut Référence : 1563 2419 00	195	245	110	Brut	1563 2419 00
H (mm) : 245 B (mm) : 195 Passage libre m3/h : 107 Finition : Blanc RAL 9010 Référence : 1563 1924 16	245	195	107	Blanc RAL 9010	1563 1924 16
H (mm) : 245 B (mm) : 195 Passage libre m3/h : 107 Finition : Brut Référence : 1563 1924 00	245	195	107	Brut	1563 1924 00
H (mm) : 40 B (mm) : 370 Passage libre m3/h : 37 Finition : Blanc RAL 9010 Référence : 1563 3704 16	40	370	37	Blanc RAL 9010	1563 3704 16
H (mm) : 40 B (mm) : 370 Passage libre m3/h : 36 Finition : Brut Référence : 1563 3704 00	40	370	36	Brut	1563 3704 00
H (mm) : 65 B (mm) : 495 Passage libre m3/h : 76 Finition : Blanc RAL 9010 Référence : 1563 4906 16	65	495	76	Blanc RAL 9010	1563 4906 16
H (mm) : 65 B (mm) : 495 Passage libre m3/h : 76 Finition : Brut Référence : 1563 4906 00	65	495	76	Brut	1563 4906 00
H (mm) : 65 B (mm) : 650 Passage libre m3/h : 95 Finition : Blanc RAL 9010 Référence : 1563 6506 16	65	650	95	Blanc RAL 9010	1563 6506 16
H (mm) : 65 B (mm) : 650 Passage libre m3/h : 95 Finition : Brut Référence : 1563 6506 00	65	650	95	Brut	1563 6506 00
H (mm) : 240 B (mm) : 500 Passage libre m3/h : 302 Finition : Blanc RAL 9010 Référence : 1563 5024 16	240	500	302	Blanc RAL 9010	1563 5024 16
H (mm) : 240 B (mm) : 500 Passage libre m3/h : 302 Finition : Gris RAL 9007 Référence : 1563 5024 97	240	500	302	Gris RAL 9007	1563 5024 97

H (mm) : 90

B (mm) : 130

Passage libre m3/h : 20

Finition : Brut

En savoir +

Description

Grille de ventilation
Tôle d’aluminium découpée et pressée. Simple grille découpée qui peut s’employer comme grille de ventilation ou comme jalousie pare-pluie. Fixation directe avec vis à bois ou vis Parker et ev. avec tampons en plastique.
Il est possible de commander une moustiquaire avec un supplément de prix. Elle n’est pas montée.

Aluminium

Fiche technique

Ep. (mm): 12
Matière: Aluminium
Conditionnement: 1
