Prolunga a tassello Isother

Prolunga a tassello Isother

Riferimento : 1333 M620 03

Combinations L1 (mm) L2 (mm) l (mm) D1 (mm) D2 (mm) Riferimento

L1 (mm) : 150
L2 (mm) : 195
l (mm) : 130
D1 (mm) : 10
D2 (mm) : 6

Riferimento : 1333 M620 03

150

195

130

10

6

1333 M620 03

L1 (mm) : 150
L2 (mm) : 195
l (mm) : 130
D1 (mm) : 10
D2 (mm) : 10

Riferimento : 1333 M120 03

150

195

130

10

10

1333 M120 03

L1 (mm) : 200
L2 (mm) : 245
l (mm) : 180
D1 (mm) : 10
D2 (mm) : 6

Riferimento : 1333 M625 03

200

245

180

10

6

1333 M625 03

L1 (mm) : 200
L2 (mm) : 245
l (mm) : 180
D1 (mm) : 10
D2 (mm) : 10

Riferimento : 1333 M125 03

200

245

180

10

10

1333 M125 03

L1 (mm) : 250
L2 (mm) : 295
l (mm) : 230
D1 (mm) : 10
D2 (mm) : 6

Riferimento : 1333 M630 03

250

295

230

10

6

1333 M630 03

L1 (mm) : 250
L2 (mm) : 295
l (mm) : 230
D1 (mm) : 10
D2 (mm) : 10

Riferimento : 1333 M130 03

250

295

230

10

10

1333 M130 03

L1 (mm) : 300
L2 (mm) : 345
l (mm) : 280
D1 (mm) : 10
D2 (mm) : 6

Riferimento : 1333 M635 03

300

345

280

10

6

1333 M635 03

L1 (mm) : 300
L2 (mm) : 345
l (mm) : 280
D1 (mm) : 10
D2 (mm) : 10

Riferimento : 1333 M135 03

300

345

280

10

10

1333 M135 03
L1 (mm): 150
L2 (mm): 195
l (mm): 130
D1 (mm): 10
D2 (mm): 6
Ulteriori informazioni

Decrizione

Kit prolunga per isolamento esterno con rottura del ponte termico per il fissaggio di fermapersiane e puntaletti.

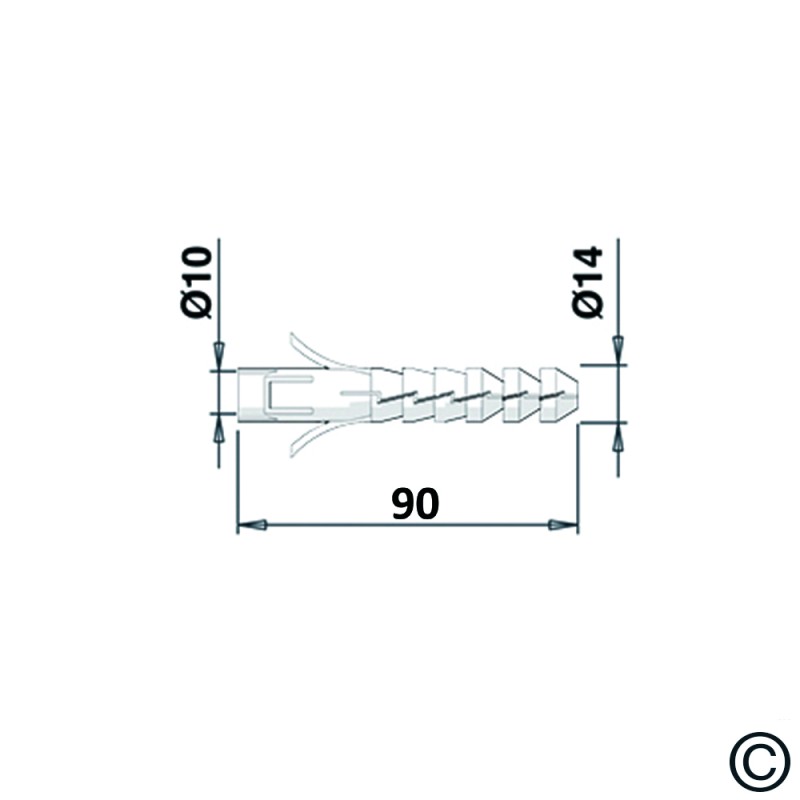

Ogni prolunga prevede 1 tirafondo da L 150 a L300 mm + 1 tassello nylon + 1 bus- sola in tecnopolimero Ø10/10, Ø10/8 o Ø10/6, il tutto consegnato smontato in una scatola. C

ompattibile con filetti metrici M10 o M6 oppure con viti Ø10 mm o Ø6 mm a secondo del modello. Rondella in dotazione. Non è compatibile con il fissaggio di cardini.

*l = spessore massimo dell'isolazione

Scheda tecnica

Materiale
Acciaio
Rifinitura
Zincato blu
Imballagio
20
