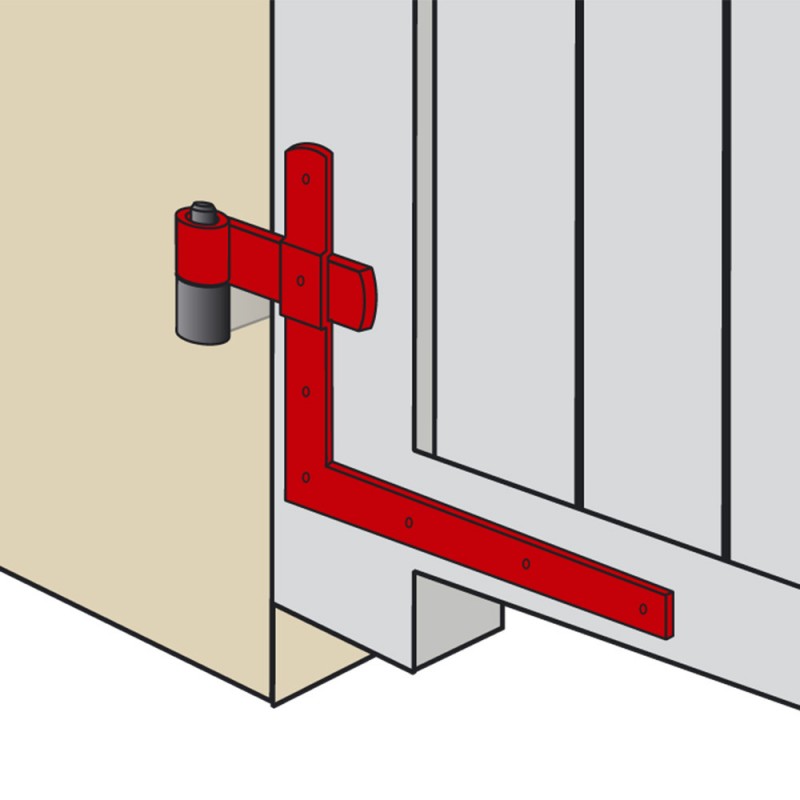

Squadro per porte

Riferimento : 2040 0600 03

Combinations L (mm) l (mm) H (mm) H1 (mm) D (mm) d (mm) d1 (mm) e (mm) Riferimento

L (mm) : 600
l (mm) : 40
H (mm) : 250
H1 (mm) : 90
D (mm) : 12
d (mm) : 9
d1 (mm) : 7
e (mm) : 4

Riferimento : 2040 0600 03

600

40

250

90

12

9

7

4

2040 0600 03

L (mm) : 700
l (mm) : 40
H (mm) : 250
H1 (mm) : 100
D (mm) : 14
d (mm) : 9
d1 (mm) : 7
e (mm) : 5

Riferimento : 2040 0700 03

700

40

250

100

14

9

7

5

2040 0700 03

L (mm) : 800
l (mm) : 45
H (mm) : 250
H1 (mm) : 100
D (mm) : 14
d (mm) : 9
d1 (mm) : 7
e (mm) : 5

Riferimento : 2040 0800 03

800

45

250

100

14

9

7

5

2040 0800 03

L (mm) : 900
l (mm) : 45
H (mm) : 250
H1 (mm) : 100
D (mm) : 14
d (mm) : 9
d1 (mm) : 7
e (mm) : 5

Riferimento : 2040 0900 03

900

45

250

100

14

9

7

5

2040 0900 03

L (mm) : 1000
l (mm) : 50
H (mm) : 280
H1 (mm) : 120
D (mm) : 16
d (mm) : 11
d1 (mm) : 8
e (mm) : 5

Riferimento : 2040 1000 03

1000

50

280

120

16

11

8

5

2040 1000 03

L (mm) : 1200
l (mm) : 50
H (mm) : 280
H1 (mm) : 120
D (mm) : 16
d (mm) : 11
d1 (mm) : 8
e (mm) : 5

Riferimento : 2040 1200 03

1200

50

280

120

16

11

8

5

2040 1200 03

L (mm) : 1500
l (mm) : 50
H (mm) : 350
H1 (mm) : 130
D (mm) : 18
d (mm) : 11
d1 (mm) : 9
e (mm) : 5

Riferimento : 2040 1500 03

1500

50

350

130

18

11

9

5

2040 1500 03

L (mm): 600
l (mm): 40
H (mm): 250
H1 (mm): 90
D (mm): 12
d (mm): 9
d1 (mm): 7
e (mm): 4
Ulteriori informazioni

Decrizione

Fissaggio su di un cardine con lo stesso diametro.
Varie dimensioni disponibili a seconda del peso e delle dimensioni delle ante.
Acciaio zincato grigio

Scheda tecnica

Materiale
Acciaio
Rifinitura
Zincato blu
Imballagio
1 Paia
