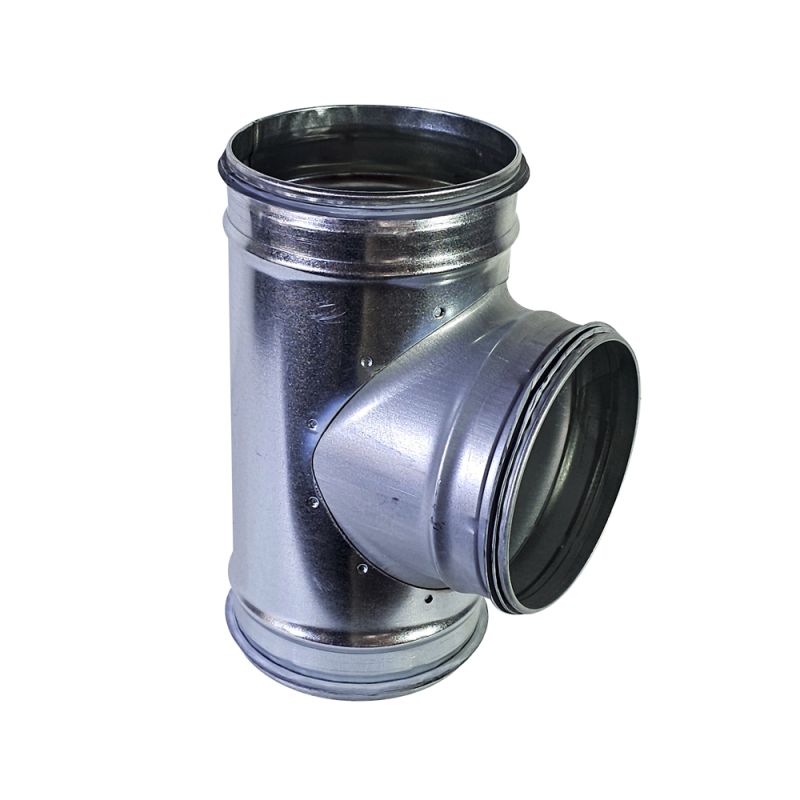

Raccord en T droit Version SAFE avec joint d’étanchéité

Riferimento : 151TS-G080

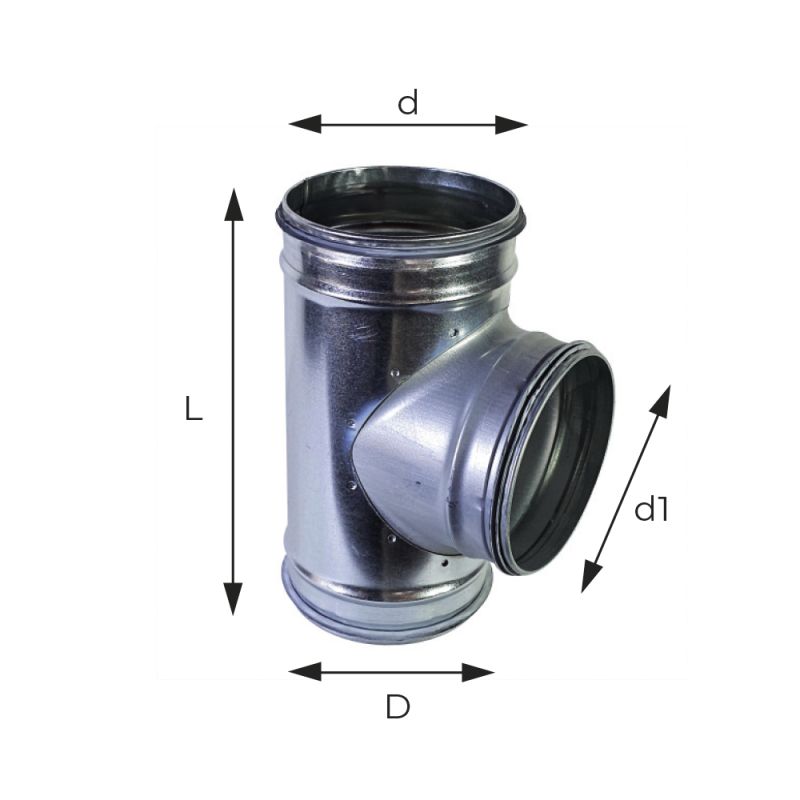

Combinations	L (mm)	D (mm)	d (mm)	d1 (mm)	Riferimento
L (mm) : 126 D (mm) : 100 d (mm) : 100 d1 (mm) : 80 Riferimento : 151TS-G100	126	100	100	80	151TS-G100
L (mm) : 140 D (mm) : 150 d (mm) : 150 d1 (mm) : 80 Riferimento : 151TS-G150	140	150	150	80	151TS-G150
L (mm) : 140 D (mm) : 160 d (mm) : d1 (mm) : 80 Riferimento : 151TS-G160	140	160		80	151TS-G160
L (mm) : 146 D (mm) : 125 d (mm) : 125 d1 (mm) : 80 Riferimento : 151TS-G125	146	125	125	80	151TS-G125
L (mm) : 151 D (mm) : 80 d (mm) : 80 d1 (mm) : 80 Riferimento : 151TS-G080	151	80	80	80	151TS-G080
L (mm) : 151 D (mm) : 100 d (mm) : 100 d1 (mm) : 100 Riferimento : 151TS-G100	151	100	100	100	151TS-G100
L (mm) : 175 D (mm) : 150 d (mm) : 150 d1 (mm) : 100 Riferimento : 151TS-G150	175	150	150	100	151TS-G150
L (mm) : 184 D (mm) : 125 d (mm) : 125 d1 (mm) : 125 Riferimento : 151TS-G125	184	125	125	125	151TS-G125
L (mm) : 215 D (mm) : 150 d (mm) : 150 d1 (mm) : 125 Riferimento : 151TS-G150	215	150	150	125	151TS-G150
L (mm) : 220 D (mm) : 125 d (mm) : 125 d1 (mm) : 100 Riferimento : 151TS-G125	220	125	125	100	151TS-G125
L (mm) : 229 D (mm) : 160 d (mm) : d1 (mm) : 160 Riferimento : 151TS-G160	229	160		160	151TS-G160
L (mm) : 260 D (mm) : 150 d (mm) : 150 d1 (mm) : 150 Riferimento : 151TS-G150	260	150	150	150	151TS-G150
L (mm) : 260 D (mm) : 160 d (mm) : d1 (mm) : 150 Riferimento : 151TS-G160	260	160		150	151TS-G160
L (mm) : 260 D (mm) : 180 d (mm) : d1 (mm) : 150 Riferimento : 151TS-G181	260	180		150	151TS-G181
L (mm) : 260 D (mm) : 180 d (mm) : d1 (mm) : 180 Riferimento : 151TS-G180	260	180		180	151TS-G180
L (mm) : 265 D (mm) : 200 d (mm) : 200 d1 (mm) : 200 Riferimento : 151TS-G200	265	200	200	200	151TS-G200
L (mm) : 285 D (mm) : 200 d (mm) : 200 d1 (mm) : 180 Riferimento : 151TS-G201	285	200	200	180	151TS-G201

L (mm): 151

D (mm): 80

d (mm): 80

d1 (mm): 80

Ulteriori informazioni

Scheda tecnica

Rifinitura: Zincato blu
Imballagio: 1

L (mm)	126 140 146 151 175 184 215 220 229 260 265 285
D (mm)	80 100 125 150 160 180 200
d (mm)	80 100 125 150 200
d1 (mm)	80 100 125 150 180 160 200
